UL认证线

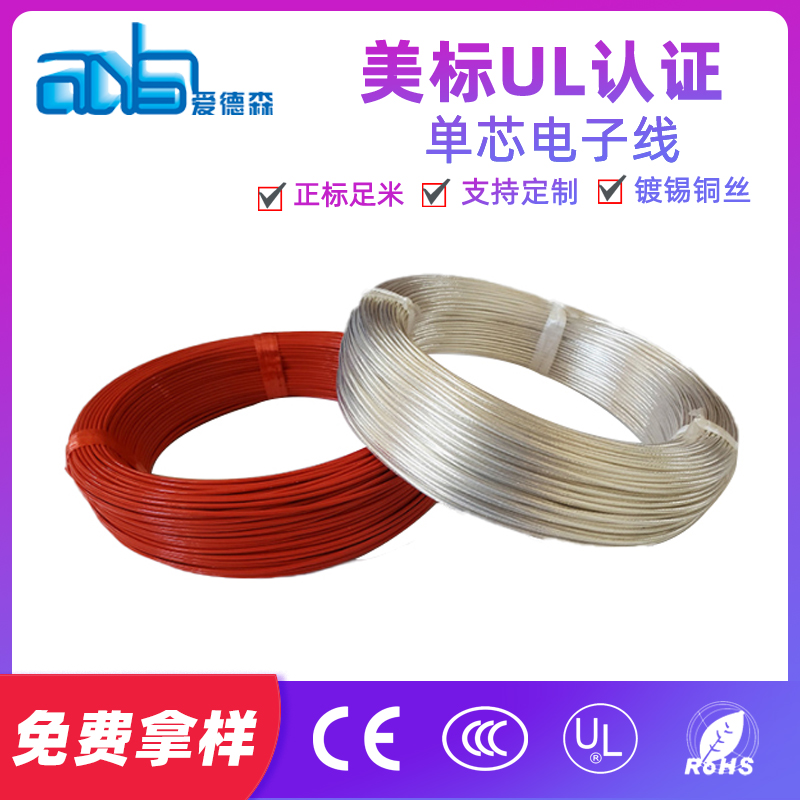

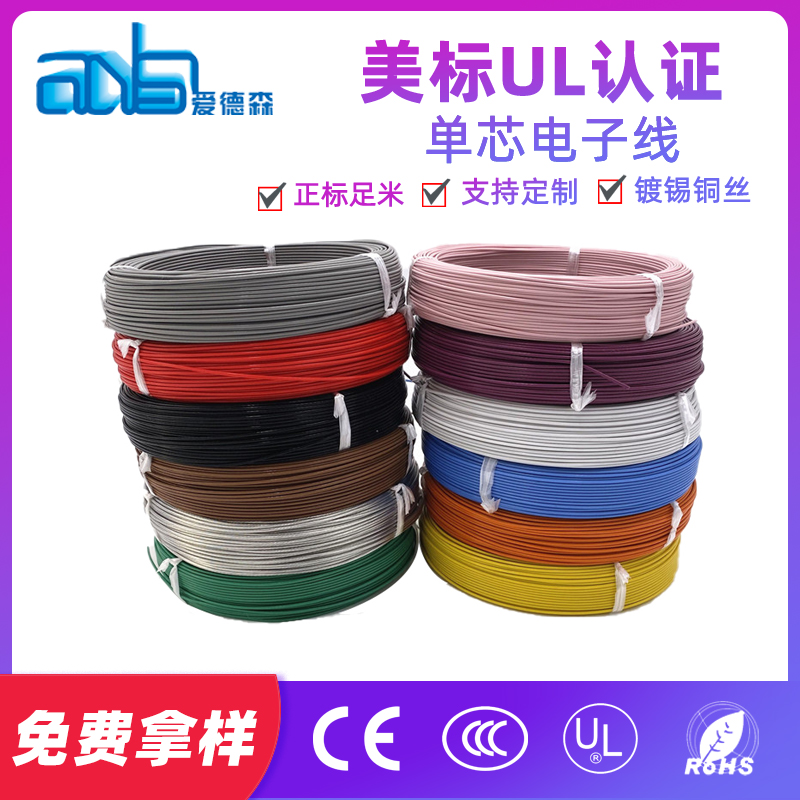

美标UL10198 105度PVC绝缘电子连接线

产品特点 :

美标UL10198 PVC电子线产品特征 1.额定温度:105C 2.额定电压:300V 3.执行标准:UL758UL1581 4.导体使用单根或绞合30-4/0AWG镀锡或裸铜线 5.绝缘采用柔软聚氯乙烯材料 6.通过UL VW-1CSA FT1垂直燃烧

立即咨询
  • 产品详情


美标UL10198 PVC电子线产品特征

1.额定温度:105ºC
2.额定电压:300V
3.执行标准:UL758,UL1581
4.导体使用单根或绞合30-4/0AWG镀锡或裸铜线
5.绝缘采用柔软聚氯乙烯材料
6.通过UL VW-1——CSA FT1垂直燃烧
7.绝缘厚度均匀,易剥,易裁
8.环保要求:符合RoHS标准
9.产品广泛用于一般电子,电器设备内部连接线


美标UL10198 PVC电子线产品参数

UL 型号 导体线规(AWG) 导体结构 (no/mm) 导体外径(mm) 绝缘厚度(mm) 电缆外径(mm) 最大导体电阻(Ω/kft) 标准长度
FT/ROLL METER/ROLL
UL10198 26 7/0.16 0.48 0.38 1.30 45.8 2000 610
24 11/0.16 0.61 1.45 28.7
22 17/0.16 0.76 1.60 18.1
20 21/0.178 0.94 1.80 11.2
18 7×9/0.127 1.16 2.00 7.06
16 7×15/0.127 1.49 2.35 4.45
14 7×24/0.127 2.13 0.51 3.25 2.73
12 7×37/0.127 2.67 3.80 1.72 1000 305
10 7×59/0.127 3.36 4.50 1.08
8 7×95/0.127 4.30 0.76 5.95 0.6795 328 100
6 7×150/0.127 5.41 7.15 0.4276
4 7×7×34/0.127 6.85 8.60 0.269
2 7×7×54/0.127 8.65 10.40 0.1691
1 7×7×68/0.127 9.70 1.02 12.00 0.134
1/0 7×7×86/0.127 10.91 13.20 0.1063
2/0 7×7×108/0.127 12.23 1.27 15.00 0.0843 164 50
3/0 19×7×51/0.127

13.85

16.70 0.0669
4/0 19×7×64/0.127 15.52 18.40 0.0525
