UL认证线

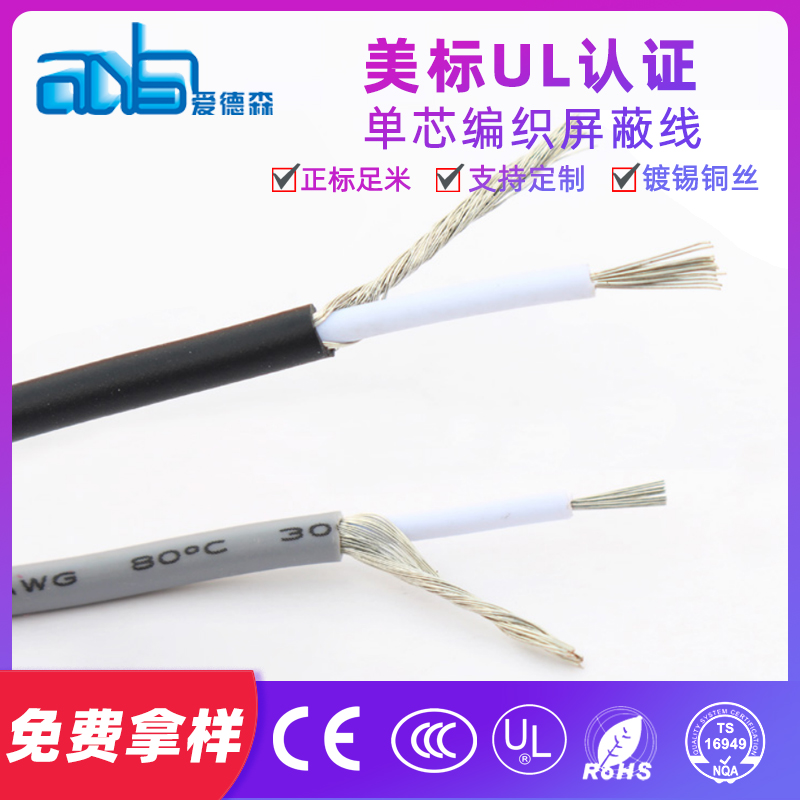

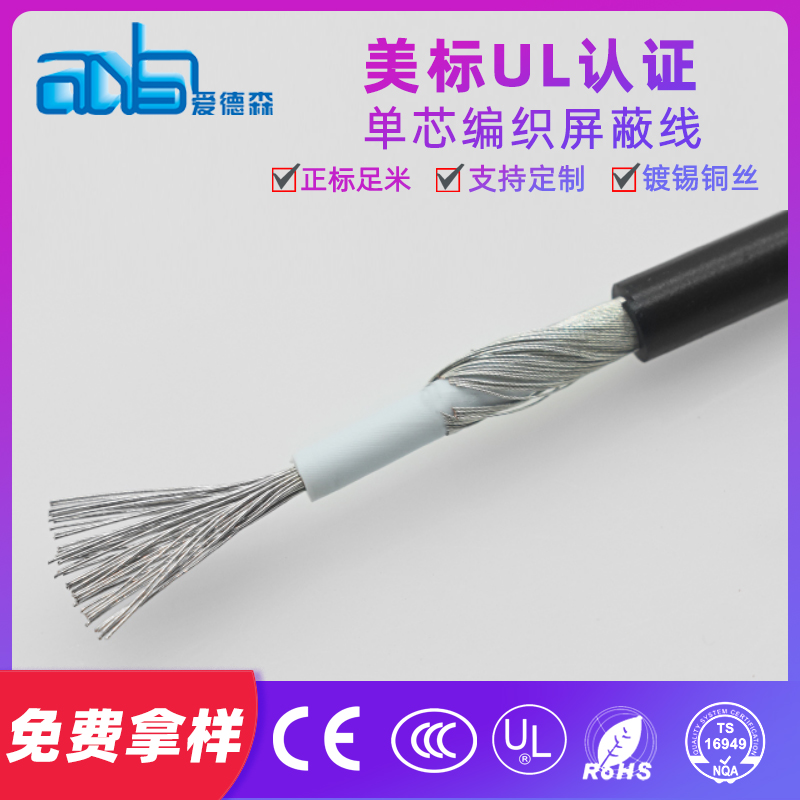

美标UL1185 PVC绝缘护套单芯镀锡缠绕屏蔽线

产品特点 :

美标UL1185单芯屏蔽线产品特征 1.额定温度:80C 2.额定电压:300V 3.执行标准:UL758UL1581 4.导体使用单根或绞合30-4/0 AWG镀锡或裸铜线 5.绝缘采用聚氯乙烯材料或搬移硬质聚氯乙烯材料 6.通

立即咨询
  • 产品详情
UL1185单芯屏蔽线_爱德森

美标UL1185单芯屏蔽线产品特征


1.额定温度:80ºC
2.额定电压:300V
3.执行标准:UL758,UL1581
4.导体使用单根或绞合30-4/0 AWG镀锡或裸铜线
5.绝缘采用聚氯乙烯材料或搬移硬质聚氯乙烯材料
6.通过UL VW-1——CSA FT1垂直燃烧
7.绝缘厚度均匀,易剥,易裁
8.环保要求:符合RoHS标准
9.产品广泛用于一般电子,电器设备内部连接线


美标UL1185单芯屏蔽线产品参数


导体 绝缘 编织 护套 特性阻抗
规格 AWG 构造  外径  (mm) 绝,厚度  外轻 O.D. (mm) 构造  护套厚度  外径 O.D. (mm)
30 7/0.10 0.30 0.40 1.10 32/0.10 0.40 2.10 381
28 7/0.127 0.38 0.41 1.20 34/0.10 0.40 2.20 239
26 7/0.16 0.48 0.41 1.30 38/0.10 0.40 2.30 150
24 11/0.16 0.61 0.40 1.40 42/0.10 0.40 2.40 942
22 17/0.16 0.76 0.40 1.55 43/0.10 0.40 2.55 59.4
20 26/0.16 0.94 0.43 1.80 45/0.12 0.41 2.85 36.7
18 41/0.16 1.18 0.44 2.05 51/0.12 0.61 3.50 23.2
16 26/0.254 1.49 0.46 2.40 55/0.12 0.58 3.80 14.6
